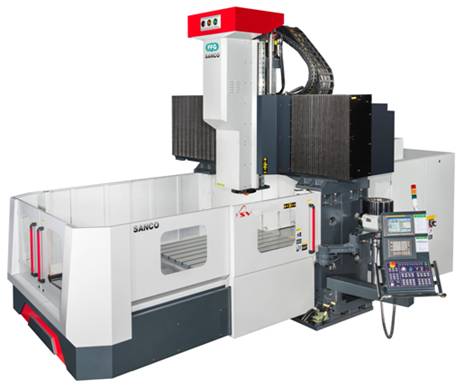

SV系列 三轴线轨
型号 |
单位 |
SV-2217 |
SV-2817 |
SV-3217 |
SV-4217 |
|
工作台 |
||||||
工作台尺寸 |
mm |
2000×1400 |
2600×1400 |
3000×1400 |
4000×1400 |
|
工作台最大载重 |
ton |
8 |
9 |
10 |
14 |
|
行程 |
||||||
X轴行程 |
mm |
2200 |
2800 |
3200 |
4200 |
|
Y轴行程 |
mm |
1600 |
||||
Z轴行程 |
mm |
800 / (选配1000) |
||||
距离 |
||||||
门宽 |
mm |
1700 |
||||
主轴鼻端至工作台面距离 |
mm |
240~1040 (Z=800) / 240~1240 (Z=1000) |
||||
主轴 |
||||||
主轴转速 |
rpm |
6000 (搭配全齿式歯轮箱传动) |
||||
主轴马达-连续/30分钟 |
kW |
FANUC 15/18.5 (选配22/26) |
||||
刀柄锥孔 |
|
BT/DIN/CAT-50 (选配BT/DIN/CAT-40) |
||||
无刀库功能 |
||||||
其它 |
||||||
电力需求 |
kVA |
50 |
||||
控制器 |
|
FANUC 0i-MF (选配MITSUBISHI / SIEMENS / HEIDENHAIN) |
||||
●标准配件 |
●选购配件 |
|||||
主轴吹气装置 主轴油冷机 自动润滑系统 分离式手轮 电器箱热交换器 自动断电装置 工作照明灯&三色警示灯 螺旋排屑机、铁屑输送机、蓄屑推车 精度检验表、操作&维护手册及电器图乙套 基础螺栓及水平调整螺丝垫块 机械调整工具组乙套 RS-232C / RJ-45界面 AICC II (200 block / 30m) 防溅护罩 |
主轴马达加大 辅助工作台 第四轴转台 电器箱空调冷却机 其它附加铣头 主轴中心出水 三轴光学尺 自动刀长量测系统 (TS-27R) 工件定中心量测系统 (OMP-60 / RMP-60) 全密闭式防溅护罩 热变位补偿功能 DATA SERVER + 2G CF卡 螺杆中空冷却功能 |
|||||
如有其它特殊规格需求,请洽业务员。 本公司保有修改权利,恕不另行通知。 |
||||||
