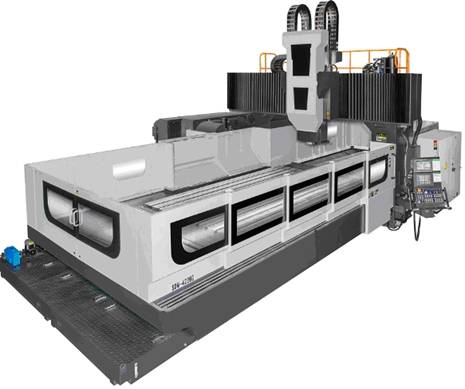

型號

單位

SDM-3226GA

SDM-4226GA

SDM-5226GA

工作臺

工作臺尺寸

mm

3000×2200

4000×2200

5000×2200

工作臺最大載重

ton

12

15

15

行程

X軸行程

mm

3200

4200

5200

Y軸行程

mm

2700

Z軸行程

mm

800 / (選配1000)

距離

門寬

mm

2600

主軸鼻端至工作臺面距離

mm

525~1325 (Z= 800) / 525~1525 (Z=1000)

主軸

轉速

主軸

rpm

6000 (全齒式齒輪箱傳動)

延伸頭

rpm

最大3500rpm，延伸長度300mm

90° 臥銑頭

rpm

最大3500rpm，5°分割

主軸馬達-連續/30分鐘

kW

FANUC 15/18.5 (選配22/26)

刀柄錐孔

BT/DIN/CAT-50 (選配BT/DIN/CAT-40)

刀庫

刀庫容量

40 (選配60) 立臥換刀

刀具最大長度

mm

400

刀具最大重量

kg

20

其他

電力需求

kVA

50

控制器

FANUC 0i-MF

●標準配件

●選購配件

主軸油冷機

自動潤滑系統

分離式手輪

電器箱熱交換器

自動斷電裝置

工作照明燈&三色警示燈

螺旋排屑機、鐵屑輸送機、蓄屑推車

精度檢驗表、操作&維護手冊及電器圖乙套

基礎螺栓及水準調整螺絲墊塊

機械調整工具組乙套

RS-232C / RJ-45介面

AICC II (200 block / 30m)

DATA SERVER + 2G CF卡

AAC自動頭部交換系統(90°側銑頭+延長頭)

防濺護罩

主軸馬達加大

輔助工作臺

第四軸轉台

電器箱空調冷卻機

其他附加銑頭

油路刀柄裝置

立臥兩用自動換刀系統 (60支)

主軸中心出水

三軸光學尺

自動刀長量測系統 (TS-27R)

工件定中心量測系統 (OMP-60 / RMP-60)

切削液自動氣霧裝置

全密閉式防濺護罩

熱變位補償功能

控制器 (MITSUBISHI / SIEMENS / HEIDENHAIN)

如有其他特殊規格需求，請洽業務員。 本公司保有修改權利，恕不另行通知。
