型號

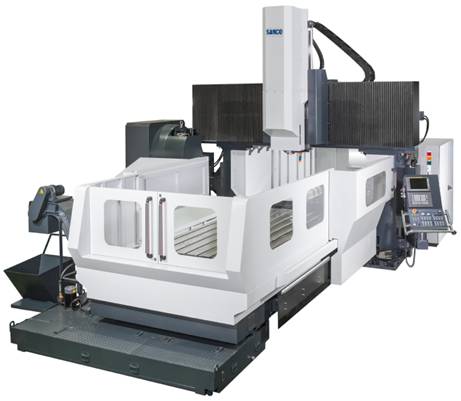

SDM系列  X/Y軸線軌,Z軸硬軌

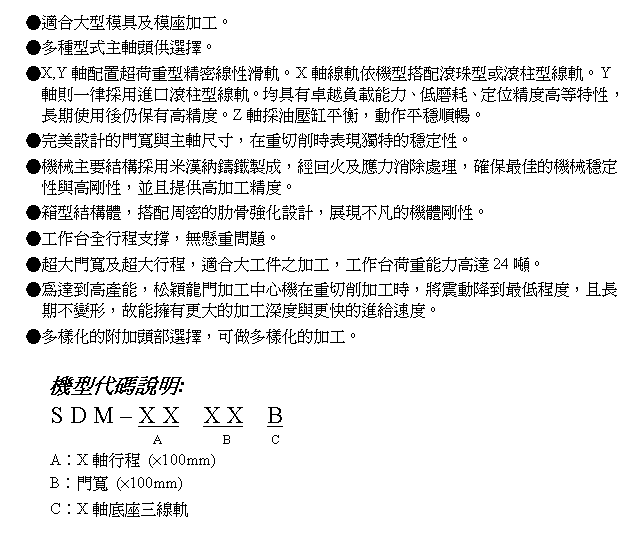

文字方塊: ●適合大型模具及模座加工。
●多種型式主軸頭供選擇。
●X,Y軸配置超荷重型精密線性滑軌。X軸線軌依機型搭配滾珠型或滾柱型線軌。Y軸則一律採用進口滾柱型線軌。均具有卓越負載能力、低磨耗、定位精度高等特性,長期使用後仍保有高精度。Z軸採油壓缸平衡,動作平穩順暢。
●完美設計的門寬與主軸尺寸,在重切削時表現獨特的穩定性。
●機械主要結構採用米漢納鑄鐵製成,經回火及應力消除處理,確保最佳的機械穩定性與高剛性,並且提供高加工精度。
●箱型結構體,搭配周密的肋骨強化設計,展現不凡的機體剛性。
●工作台全行程支撐,無懸重問題。
●超大門寬及超大行程,適合大工件之加工,工作台荷重能力高達24噸。
●為達到高產能,松穎龍門加工中心機在重切削加工時,將震動降到最低程度,且長期不變形,故能擁有更大的加工深度與更快的進給速度。
●多樣化的附加頭部選擇,可做多樣化的加工。

機型代碼說明:
S D M – X X  X X  B
                 A         B      C
A︰X軸行程 (×100mm)
B︰門寬 (×100mm)
C︰X軸底座三線軌

型號

單位

SDM-2216

SDM-3216

SDM-4216

工作台

工作台尺寸

mm

2000×1400

3000×1400

4000×1400

工作台最大載重

ton

6

9

10

行程

X軸行程

mm

2200

3200

4200

Y軸行程

mm

1400

Z軸行程

mm

750 / (選配900)

距離

門寬

mm

1600

主軸鼻端至工作台面距離

mm

220~970 (Z=750) / 270~1170 (Z= 900)

主軸

主軸轉速

rpm

4000 / 6000 (搭配ZF歯輪箱傳動)

主軸馬達-連續/30分鐘

kW

FANUC 15/18.5 (選配22/26)

刀柄錐孔



BT/DIN/CAT-50 (選配BT/DIN/CAT-40)

刀庫

刀庫容量



24 (選配32/40/60)

刀具最大長度

mm

350

刀具最大重量

kg

18

其他

電力需求

kVA

50

控制器



FANUC 0i-MF (選配MITSUBISHI / SIEMENS / HEIDENHAIN)

●標準配件

●選購配件

主軸吹氣裝置

主軸油冷機

自動潤滑系統

分離式手輪

電器箱熱交換器

自動斷電裝置

工作照明燈&三色警示燈

螺旋排屑機、鐵屑輸送機、蓄屑推車

精度檢驗表、操作&維護手冊及電器圖乙套

基礎螺栓及水平調整螺絲墊塊

機械調整工具組乙套

RS-232C / RJ-45介面

AICC II (200 block / 30m)

DATA SERVER + 2G CF

防濺護罩

主軸轉速8000 / 10000 / 12000

主軸馬達加大

輔助工作台

第四軸轉台

電器箱空調冷卻機

其他附加銑頭

自動換刀系統 (32/40/60)

主軸中心出水

三軸光學尺

自動刀長量測系統 (TS-27R)

工件定中心量測系統 (OMP-60 / RMP-60)

切削液自動氣霧裝置

全密閉式防濺護罩

熱變位補償功能

控制器 (MITSUBISHI / SIEMENS / HEIDENHAIN)

如有其他特殊規格需求,請洽業務員。 本公司保有修改權利,恕不另行通知。
