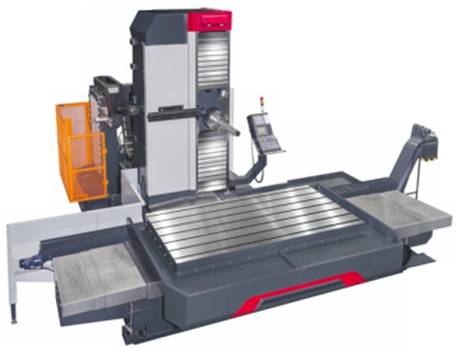

SHB系列
型號 |
單位 |
SHB-11030M |
|
工作臺 |
|||
工作臺尺寸 |
mm |
3000×1800 |
|
工作臺最大載重 |
ton |
15 |
|
地面至工作臺面高度 |
mm |
1260 |
|
行程 |
|||
X軸行程 |
mm |
3000 |
|
Y軸行程 |
mm |
1800 / (選配2000/2300/2500) |
|
Z軸行程 |
mm |
1500 / (選配1700) |
|
W軸行程 |
|
500 / (選配700) |
|
工作臺中心至主軸端面距離 |
mm |
785~2280 (2480) |
|
主軸 |
|||
直徑 |
mm |
110 |
|
轉速 |
mm |
3200 |
|
馬達-連續/30分鐘 |
kW |
FANUC 22/26 (選配30/37) |
|
刀柄錐孔 |
|
BT/DIN/CAT-50 |
|
刀庫 |
|||
刀庫容量 |
|
40 / (選配60) |
|
刀具最大長度 |
mm |
400 |
|
刀具最大重量 |
kg |
35 |
|
其他 |
|||
電力需求 |
kVA |
45 |
|
控制器 |
|
FANUC 0i-MF |
|
●標準配件 |
●選購配件 |
||
主軸吹氣裝置 主軸油冷機 自動潤滑系統 油壓單元系統 分離式手輪 電器箱熱交換器 自動斷電裝置 工作照明燈&三色警示燈 螺旋排屑機、鐵屑輸送機、蓄屑推車 精度檢驗表、操作&維護手冊及電器圖乙套 基礎螺栓及水準調整螺絲墊塊 機械調整工具組乙套 RS-232C / RJ-45介面 AICC II (200 block / 30m) 三軸光學尺回饋檢出系統 |
主軸馬達加大 直角工作臺 第四軸轉臺 電器箱空調冷卻機 主軸延伸套筒 (300 / 500mm) 手動90°側銑頭 / 手動萬能頭 搪刀盤 自動換刀系統 (60支) 主軸中心出水 自動刀長量測系統 (TS-27R) 工件定中心量測系統 (OMP-60) 各式鈑金配置 DATA SERVER + 2G CF卡 控制器 (MITSUBISHI / SIEMENS / HEIDENHAIN) |
||
如有其他特殊規格需求,請洽業務員。 本公司保有修改權利,恕不另行通知。 |
|||
