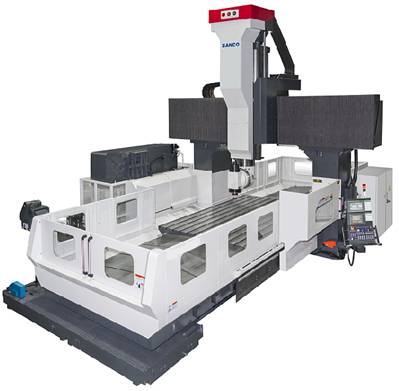

型號

單位

SDL-4232

SDL-5232

SDL-6232

SDL-7232

工作台

工作台尺寸

mm

4000×2900

5000×2900

6000×2900

6000×2900

工作台最大載重

ton

14

20

20

20

行程

X軸行程

mm

4200

5200

6200

7200

Y軸行程

mm

3700

Z軸行程

mm

1200 / (選配900或1400)

距離

門寬

mm

3200

主軸鼻端至工作台面距離

mm

270~1170 (Z= 900) / 270~1470 (Z=1200) / 270~1670 (Z=1400)

主軸

主軸轉速

rpm

6000 (全齒式齒輪箱傳動)

主軸馬達-連續/30分鐘

kW

FANUC 15/18.5 (選配22/26或30/37)

刀柄錐孔

BT/DIN/CAT-50 (選配BT/DIN/CAT-40)

刀庫

刀庫容量

24 (選配32/40/60)

刀具最大長度

mm

350

刀具最大重量

kg

18

其他

電力需求

kVA

50

控制器

FANUC 0i-MF (選配MITSUBISHI / SIEMENS / HEIDENHAIN)

●標準配件

●選購配件

主軸吹氣裝置

主軸油冷機

自動潤滑系統

分離式手輪

電器箱熱交換器

自動斷電裝置

工作照明燈&三色警示燈

螺旋排屑機、鐵屑輸送機、蓄屑推車

精度檢驗表、操作&維護手冊及電器圖乙套

基礎螺栓及水平調整螺絲墊塊

機械調整工具組乙套

RS-232C / RJ-45介面

AICC II (200 block / 30m)

DATA SERVER + 2G CF卡

防濺護罩

AAC自動頭倉系統

主軸馬達加大

輔助工作台

第四軸轉台

電器箱空調冷卻機

其他附加銑頭

自動換刀系統 (32/40/60支)

主軸中心出水

三軸光學尺

自動刀長量測系統 (TS-27R)

工件定中心量測系統 (OMP-60 / RMP-60)

切削液自動氣霧裝置

全密閉式防濺護罩

熱變位補償功能

控制器 (MITSUBISHI / SIEMENS / HEIDENHAIN)

如有其他特殊規格需求，請洽業務員。 本公司保有修改權利，恕不另行通知。
